Page 38 - E-Tez Bülteni Eylül 2025, SAYI 3
P. 38

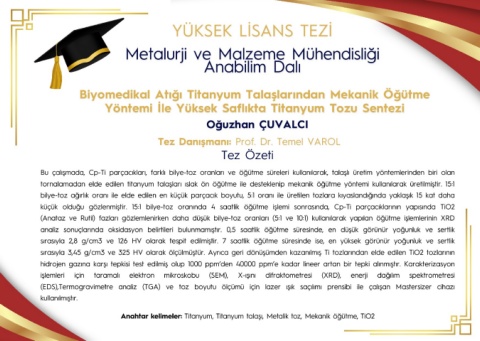

YÜKSEK LİSANS TEZİ
Metalurji ve Malzeme Mühendisliği
Anabilim Dalı
Biyomedikal Atığı Titanyum Talaşlarından Mekanik Öğütme
Yöntemi İle Yüksek Saflıkta Titanyum Tozu Sentezi
Oğuzhan ÇUVALCI
Tez Danışmanı: Prof. Dr. Temel VAROL
Tez Özeti
Bu çalışmada, Cp-Ti parçacıkları, farklı bilye-toz oranları ve öğütme süreleri kullanılarak, talaşlı üretim yöntemlerinden biri olan
tornalamadan elde edilen titanyum talaşları ıslak ön öğütme ile desteklenip mekanik öğütme yöntemi kullanılarak üretilmiştir. 15:1
bilye-toz ağırlık oranı ile elde edilen en küçük parçacık boyutu, 5:1 oranı ile üretilen tozlara kıyaslandığında yaklaşık 15 kat daha
küçük olduğu gözlenmiştir. 15:1 bilye-toz oranında 4 saatlik öğütme işlemi sonrasında, Cp-Ti parçacıklarının yapısında TiO2
(Anataz ve Rutil) fazları gözlemlenirken daha düşük bilye-toz oranları (5:1 ve 10:1) kullanılarak yapılan öğütme işlemlerinin XRD
analiz sonuçlarında oksidasyon belirtileri bulunmamıştır. 0,5 saatlik öğütme süresinde, en düşük görünür yoğunluk ve sertlik
sırasıyla 2,8 g/cm3 ve 126 HV olarak tespit edilmiştir. 7 saatlik öğütme süresinde ise, en yüksek görünür yoğunluk ve sertlik
sırasıyla 3,45 g/cm3 ve 325 HV olarak ölçülmüştür. Ayrıca geri dönüşümden kazanılmış Ti tozlarından elde edilen TiO2 tozlarının
hidrojen gazına karşı tepkisi test edilmiş olup 1000 ppm’den 40000 ppm’e kadar lineer artan bir tepki alınmıştır. Karakterizasyon
işlemleri için taramalı elektron mikroskobu (SEM), X-ışını difraktometresi (XRD), enerji dağılım spektrometresi
(EDS),Termogravimetre analiz (TGA) ve toz boyutu ölçümü için lazer ışık saçılımı prensibi ile çalışan Mastersizer cihazı
kullanılmıştır.
Anahtar kelimeler: Titanyum, Titanyum talaşı, Metalik toz, Mekanik öğütme, TiO2
